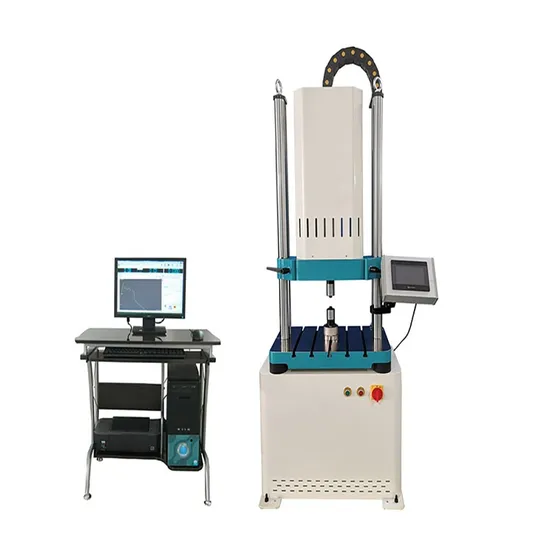

Valor de resistencia de Fcb mediante el método de prueba dinámica/fatiga

Información básica.

N º de Modelo.	Serie LY
Grado de precisión	0,5
Modo de carga	Carga electrónica
Método de carga	Carga dinámica
Mostrar	Digital
Control	Control por computadora
Peso	100-500 kilos
Fuente de alimentación	CA 220 V.
Posición del cilindro de aceite	No
Paquete de transporte	Caja de madera contrachapada
Especificación	ISO, ASTM, etc.
Marca comercial	LARYEE
Origen	Porcelana
Código hs	90249000

Descripción del Producto

Solicitud:
Este probador se utiliza para probar la vida útil de la fatiga por flexión de la placa de circuito flexible, especialmente la resistencia flexible. Puede evaluar el efecto de la flexión exterior e interior cíclica sobre el comportamiento de fatiga de una película metálica multicapa sobre un sustrato polimérico. Con el crecimiento de la aplicación de LCD flexible, el efecto de los componentes eléctricos es muy importante en las placas de circuitos flexibles. El diseño de esta máquina se dividirá en tres aspectos: diseño mecánico, control de vibraciones y software de prueba de resistencia dinámica.

Especificación: Carga de flexión: 200N (se puede personalizar) Control de fatiga mediante PLC y monitor LCD táctil Software de análisis informático mediante LabViewUSB o RS232/485 ComPort. Fuente de alimentación: 220 ~ 250 V, 1,5 kW Dimensión total: 580*580*1140 mm Peso: 460 kg Desplazamiento de vibración horizontal: 2-20 mm ajustable Círculo de fatiga máxima: 10 ^ 6 (millones) Frecuencia de vibración vertical: 1 ~ 10 HZ ajustableCaracterísticas:

1. Se diseña la estructura mecánica de la máquina de prueba, que se basa en un motor de control y un tornillo deslizante de accionamiento como mecanismo de carga. Puede ajustar con precisión la frecuencia de vibración vertical, la amplitud de la carrera y agregar un peso muerto de 200 N. Evite las deficiencias del modo de carga fijo y la carrera de carga de la transmisión mecánica tradicional. Las interfaces reservadas en la estructura de carga y la estructura de soporte están diseñadas para lograr la reutilización de la máquina.
2. Se diseña el sistema de control que utiliza el controlador PLC+LCD principalmente como medición del controlador y también se diseña el módulo de procesador principal del circuito, el módulo de controlador de motor, el módulo de conteo fotoeléctrico, el módulo de prueba de resistencia de muestra, el módulo de interacción con computadora y el módulo de comunicación en serie.
3. El control LCD está diseñado; Puede configurar los parámetros de trabajo de la máquina de prueba y retroalimentar el estado de trabajo en tiempo real mediante el software PLC. Al mismo tiempo, el probador está respaldado por un software que muestra la relación de la resistencia y los tiempos de carga mediante curvas.
